Tuotantopajoissa, joissa on syttyviä ja räjähdysherkkiä haihtuvia kaasuja, kuten kemian-, lääke-, litiumakku-, muste- ja pinnoiteteollisuuden, tavalliset vedenjäähdyttimet aiheuttavat vakavia mahdollisia turvallisuusriskejä. Vesijäähdytteiset räjähdyssuojatut jäähdyttimet ovat erityisiä jäähdytyslaitteita, jotka on suunniteltu erityisesti vaarallisiin työolosuhteisiin.
Tavallisten vesijäähdytteisten jäähdyttimien moottorit ja sähköiset ohjauskotelot täyttävät vain pöly- ja vesitiiviysstandardit. Laitteen käynnistyksen, sammutuksen tai oikosulkuvikojen yhteydessä syntyvät sähkökipinät voivat helposti sytyttää palavat höyryt, kuten asetonin, alkoholin ja elektrolyytit korjaamoissa. Sitä vastoin kaikki räjähdyssuojattujen vesijäähdytteisten jäähdyttimien jännitteiset sähkökomponentit läpikäyvät tulenkestäviä tiivistysmuutoksia.

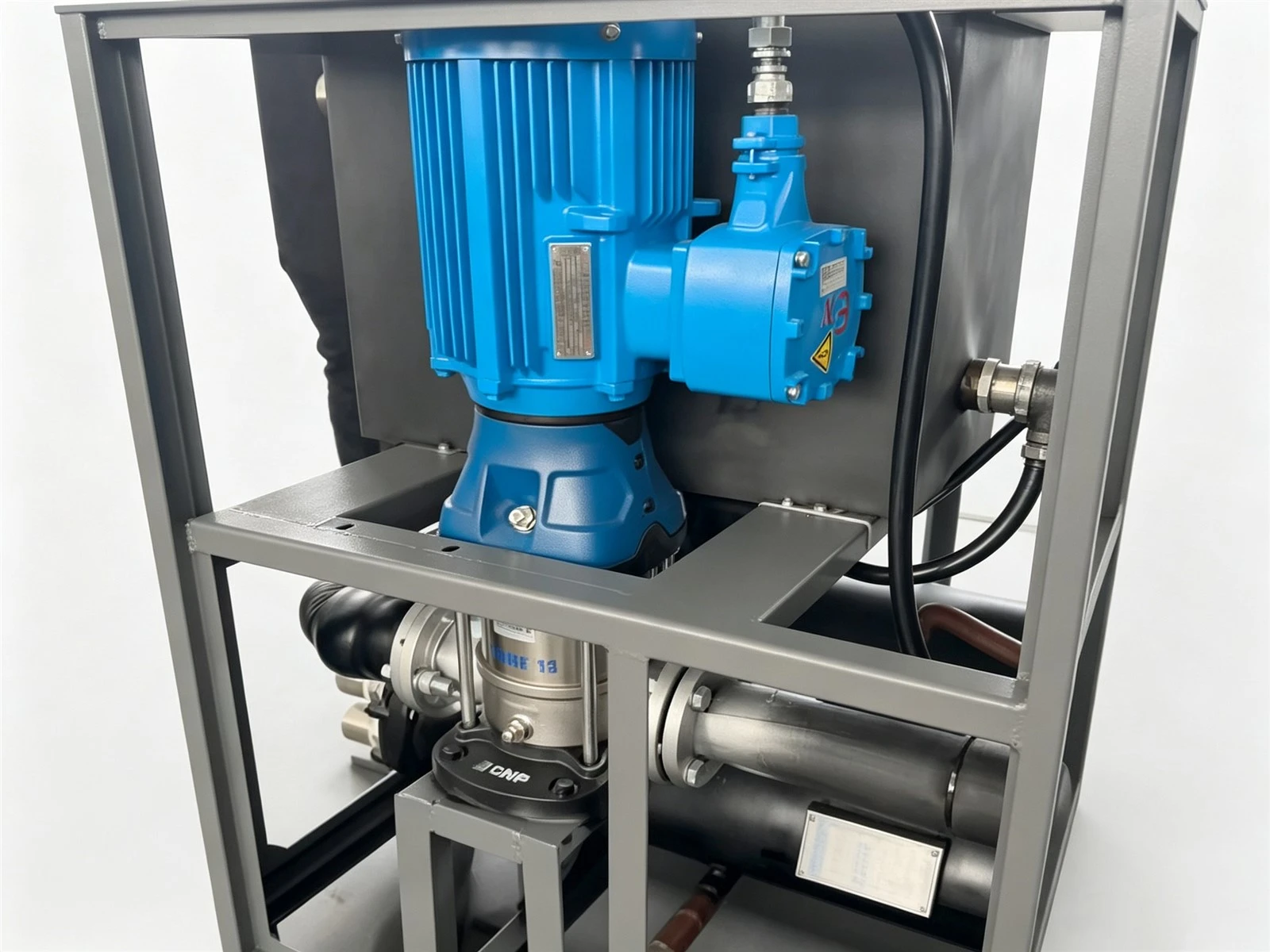

Räjähdyssuojattu pumppusarjan moottori
Laitteen vesikiertopumppu ja voiteluöljypumppu on varustettu paksunnetuilla liekinpitävillä sinisillä räjähdyssuojatuilla moottoreilla. Kuori tiivistetään ja hiotaan tarkasti, mikä voi estää sisällä syntyviä kipinöitä ja korkeita lämpötiloja vuotamasta ulos. Räjähdyssuojatut tiivistysliitokset asennetaan moottoreiden ja öljypumppujen kaapelin ulostuloihin estämään palavien kaasujen pääsy moottoreihin kaapeleita pitkin. Vaikka alemman vesikiertopumpun hydraulinen rakenne on identtinen tavallisten vesipumppujen kanssa, sen käyttömoottorin on oltava myös räjähdyssuojattu, jotta sytytyslähteet voidaan eliminoida virtalähteestä.

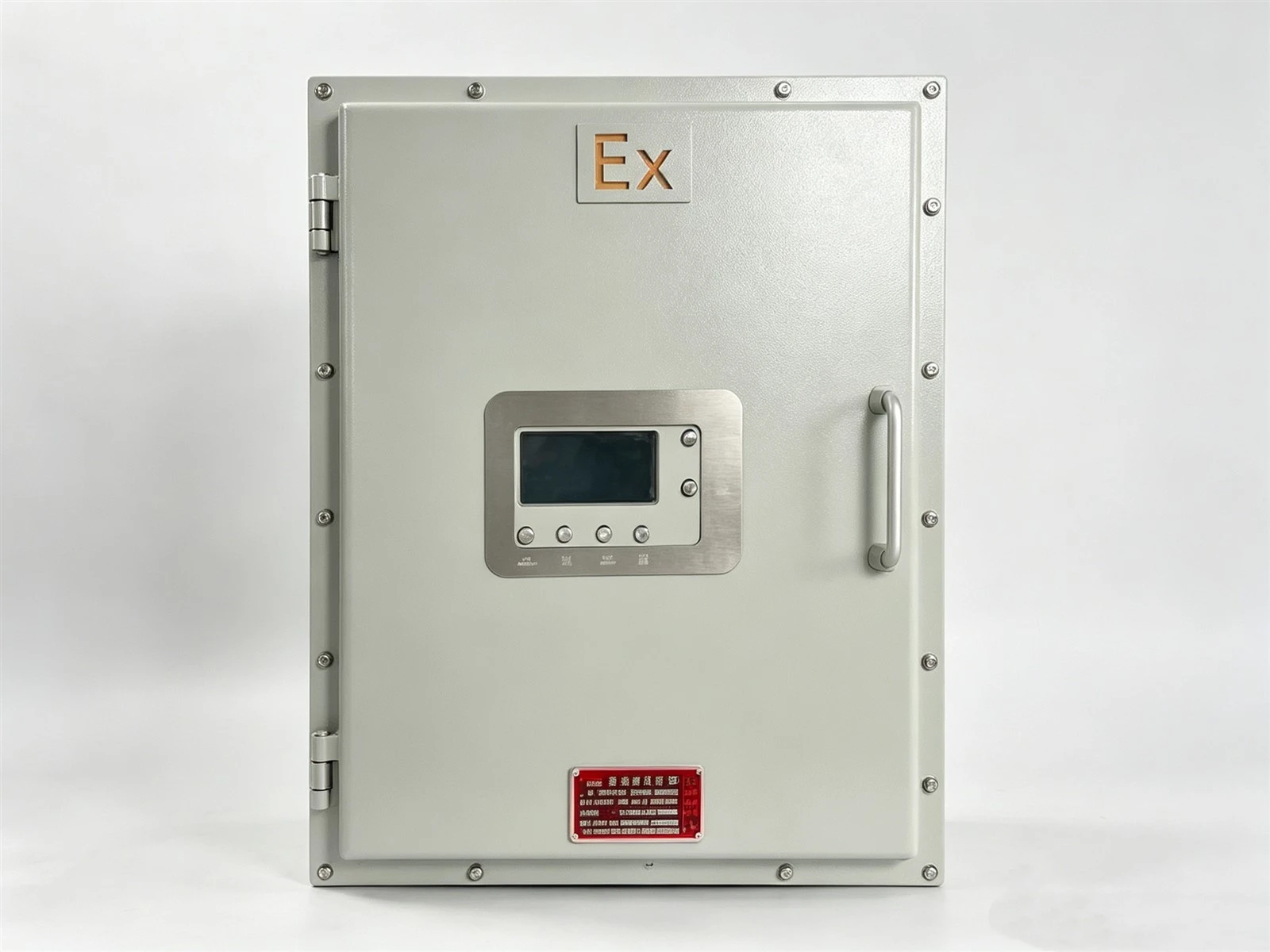

Ex räjähdyssuojattu sähköinen ohjauskaappi
Kaappi on merkitty selkeällä "Ex" räjähdyssuojatulla tarralla, ja se toimii koko laitteen keskeisenä ohjausyksikkönä. Se on valmistettu paksunnetuista teräslevyistä ja kaapin oven liitospinta toimii tulenkestävänä tiivistyspinnana. Vaikka oikosulku aiheuttaisi kipinöitä kaapin sisällä olevista kontaktoreista tai johdoista, räjähdysaallot ja sähkökaaret jäävät kaapin runkoon. Kosketusnäyttö ja käyttöpainikkeet ovat kaksikerroksisia suljettuja räjähdyssuojattuja käsittelyjä, ja räjähdyssuojatut kaapelitiivisteet on asennettu kaapelin sisään- ja ulostuloportteihin. Kaappiin on kiinnitetty muodollinen räjähdyssuojattu tyyppikilpi, kun taas tavallisissa vedenjäähdyttimien sähkökäyttöisissä ohjauskaapeissa ei ole räjähdyssuojattuja rakenteita tai vaatimustenmukaisuustodistuksia. Kaikki sisäiset katkaisijat, releet ja lämpötilansäätömoduulit ovat räjähdyssuojattuja komponentteja.
Jääkaapin pääyksikön ydinkomponenttien räjähdyssuojattu päivitys
Yksikössä on vesijäähdytykseen tarkoitettu kuori-putkilauhdutin ja puolihermeettinen mäntäkompressori. Sen lämmönvaihtoperiaate on yhdenmukainen tavallisten vesijäähdytteisten yksiköiden kanssa, mutta ydinkomponenteille on toteutettu räjähdyssuojattu sovitus:
Kompressori on varustettu itsenäisellä räjähdyssuojatulla johdotuskammiolla, joka eristää sähkökaaret, jotka syntyvät, kun moottori on jännitteellinen; kaikki lämpötilan ja paineen valvontaanturit korvataan räjähdyssuojatuilla lähettimillä ja magneettiventtiilien kelat on varustettu tulenkestävällä kotelolla; putkistot on kääritty paloa hidastavilla lämpöeristyskerroksilla estämään palavia aineita joutumasta kosketuksiin korkean lämpötilan putkistojen kanssa. Sillä välin putkilinjojen laippoissa käytetään metallisia tiivisteitä, jotka vähentävät huomattavasti kylmäaineen ja toissijaisen jäähdytysnesteen vuotojen riskiä.
